کلدباکس چیست و چه نقشی در واحد جداسازی هوا (ASU) دارد؟
:
در دنیای امروز، تولید گازهای صنعتی با خلوص بالا به یکی از زیرساخت‌های اصلی صنایع نفت، گاز، پتروشیمی، فولاد، پزشکی، معدن و الکترونیک تبدیل شده است. در میان فناوری‌های موجود، واحدهای جداسازی هوا (Air Separation Unit یا ASU) همچنان اقتصادی‌ترین و دقیق‌ترین روش برای تولید اکسیژن، نیتروژن و آرگون با ظرفیت بالا محسوب می‌شوند. این واحدها بر پایه اصول ترمودینامیک، سرمایش عمیق (Cryogenics) و تقطیر برودتی طراحی شده‌اند و امکان جداسازی اجزای هوا را با خلوص بسیار بالا فراهم می‌کنند.
اما در قلب این فناوری پیچیده، تجهیزی قرار دارد که نقش آن فراتر از یک محفظه نگهدارنده تجهیزات است؛ تجهیزی که بسیاری از مهم‌ترین فرآیندهای سرمایش، تبادل حرارت و تقطیر درون آن انجام می‌شود. این تجهیز کلدباکس نام دارد.
در بسیاری از پروژه‌های صنعتی، کلدباکس را می‌توان به‌عنوان هسته عملیاتی یا قلب یک واحد ASU معرفی کرد؛ زیرا تقریباً تمامی تجهیزات اصلی بخش کرایوژنیک، از مبدل‌های حرارتی صفحه‌ای گرفته تا ستون‌های تقطیر، خطوط انتقال سیالات برودتی، شیرآلات، تجهیزات اندازه‌گیری و مخازن داخلی، درون آن قرار می‌گیرند. طراحی دقیق این مجموعه، علاوه بر افزایش راندمان انرژی، نقش مهمی در کاهش اتلاف برودت، افزایش پایداری فرآیند و دستیابی به خلوص بالای محصولات دارد.
در این مقاله، با ساختار، عملکرد، اجزا، مزایا و اهمیت کلدباکس در واحدهای ASU آشنا خواهیم شد و بررسی می‌کنیم که چرا شرکت‌های پیشرو دنیا بخش قابل توجهی از دانش فنی خود را بر توسعه و بهینه‌سازی این تجهیز متمرکز کرده‌اند.
کلدباکس چیست؟
کلدباکس یا جعبه برودتی، یک محفظه فولادی عایق‌کاری‌شده است که تجهیزات اصلی بخش کرایوژنیک یک فرآیند صنعتی را در خود جای می‌دهد. این محفظه به گونه‌ای طراحی می‌شود که بتواند تجهیزات داخلی را در دماهای بسیار پایین، معمولاً بین ۱۸۰- تا ۱۹۶- درجه سانتی‌گراد، از محیط اطراف ایزوله نگه دارد. در نگاه اول ممکن است کلدباکس تنها یک سازه فلزی بزرگ به نظر برسد، اما در واقع این تجهیز یک سیستم مهندسی‌شده چندمنظوره است که وظایف متعددی را به‌صورت هم‌زمان انجام می‌دهد:
ایجاد محیط ایزوله برای فرآیندهای کرایوژنیک- کاهش انتقال حرارت از محیط- محافظت مکانیکی از تجهیزات حساس- نگهداری ساختارهای آلومینیومی سبک در شرایط دمای بسیار پایین- افزایش ایمنی بهره‌برداری- تسهیل نصب، حمل و مونتاژ تجهیزات
کلدباکس ها معمولاً به‌صورت Packaged Unit طراحی می‌شوند؛ یعنی بخش عمده تجهیزات در کارخانه مونتاژ، لوله‌کشی و تست شده و سپس به محل پروژه منتقل می‌شوند. این رویکرد زمان نصب در سایت، هزینه اجرا و ریسک خطاهای مونتاژ را به میزان قابل توجهی کاهش می‌دهد.
چرا تجهیزات کرایوژنیک داخل کلدباکس قرار می‌گیرند؟
برای درک اهمیت کلدباکس، ابتدا باید شرایط عملکرد یک واحد ASU را بررسی کنیم.
هوای محیط از حدود ۷۸ درصد نیتروژن، ۲۱ درصد اکسیژن و نزدیک به ۱ درصد آرگون و سایر گازها تشکیل شده است. برای جداسازی این اجزا، هوا باید ابتدا تا حدود ۱۹۰- درجه سانتی‌گراد سرد شود تا به مایع تبدیل گردد. سپس، بر اساس اختلاف نقطه جوش اجزای مختلف، عملیات تقطیر برودتی انجام می‌شود.
در چنین دماهایی، حتی مقدار بسیار کمی انتقال حرارت از محیط می‌تواند: بار سرمایشی را افزایش دهد. مصرف انرژی کمپرسورها را بالا ببرد. تعادل حرارتی ستون‌های تقطیر را بر هم بزند. کیفیت و خلوص محصولات را کاهش دهد.
به همین دلیل، تمامی تجهیزات حساس درون یک محفظه کاملاً عایق قرار می‌گیرند تا تبادل حرارتی با محیط به حداقل برسد.
در بیشتر کلدباکس ها فضای خالی میان تجهیزات و پوسته فولادی با پرلیت (Perlite) پر می‌شود. پرلیت ماده‌ای معدنی و بسیار سبک است که ضریب انتقال حرارت پایینی دارد و یکی از رایج‌ترین عایق‌های مورد استفاده در تجهیزات کرایوژنیک محسوب می‌شود. در برخی طراحی‌ها نیز از عایق‌های چندلایه و سیستم‌های خلأ برای کاهش بیشتر انتقال حرارت استفاده می‌شود.
اجزای اصلی کلدباکس
برخلاف تصور رایج، کلدباکس یک تجهیز مستقل نیست، بلکه مجموعه‌ای از تجهیزات بسیار دقیق را در خود جای می‌دهد که هر یک نقش مشخصی در فرآیند جداسازی هوا دارند.
مهم‌ترین اجزای کلدباکس عبارت‌اند از:
۱. مبدل‌های حرارتی Plate-Fin
مبدل‌های صفحه‌ای آلومینیومی، قلب تبادل حرارت در ASU هستند.
این تجهیزات: هوای فشرده را سرد می‌کنند. جریان‌های خروجی را برای بازیابی انرژی استفاده می‌کنند. بازده سیکل برودتی را افزایش می‌دهند.
به دلیل سطح انتقال حرارت بسیار زیاد و وزن کم، تقریباً تمامی ASUهای مدرن از Plate-Fin Heat Exchanger استفاده می‌کنند.
۲. ستون‌های تقطیر کرایوژنیک
اصلی‌ترین فرآیند جداسازی اکسیژن، نیتروژن و آرگون در این ستون‌ها انجام می‌شود.
این ستون‌ها معمولاً شامل:
High Pressure Column- Low Pressure Column-Argon Column
هستند و با استفاده از اختلاف نقطه جوش اجزای هوا، محصولات نهایی را تولید می‌کنند.
۳. خطوط لوله کرایوژنیک
تمامی سیالات برودتی بین مبدل‌ها، ستون‌ها و تجهیزات جانبی از طریق شبکه‌ای از لوله‌های آلومینیومی با طراحی دقیق منتقل می‌شوند.
این خطوط باید:
کمترین افت فشار را داشته باشند.انبساط حرارتی را تحمل کنند.در برابر شوک حرارتی مقاوم باشند.
۴. شیرآلات و تجهیزات کنترلی
درون کلدباکس مجموعه‌ای از شیرهای کنترل، شیرهای ایمنی، ابزار دقیق اندازه‌گیری فشار، دما، اختلاف فشار و سطح مایع نصب می‌شود تا عملکرد پایدار فرآیند تضمین گردد.

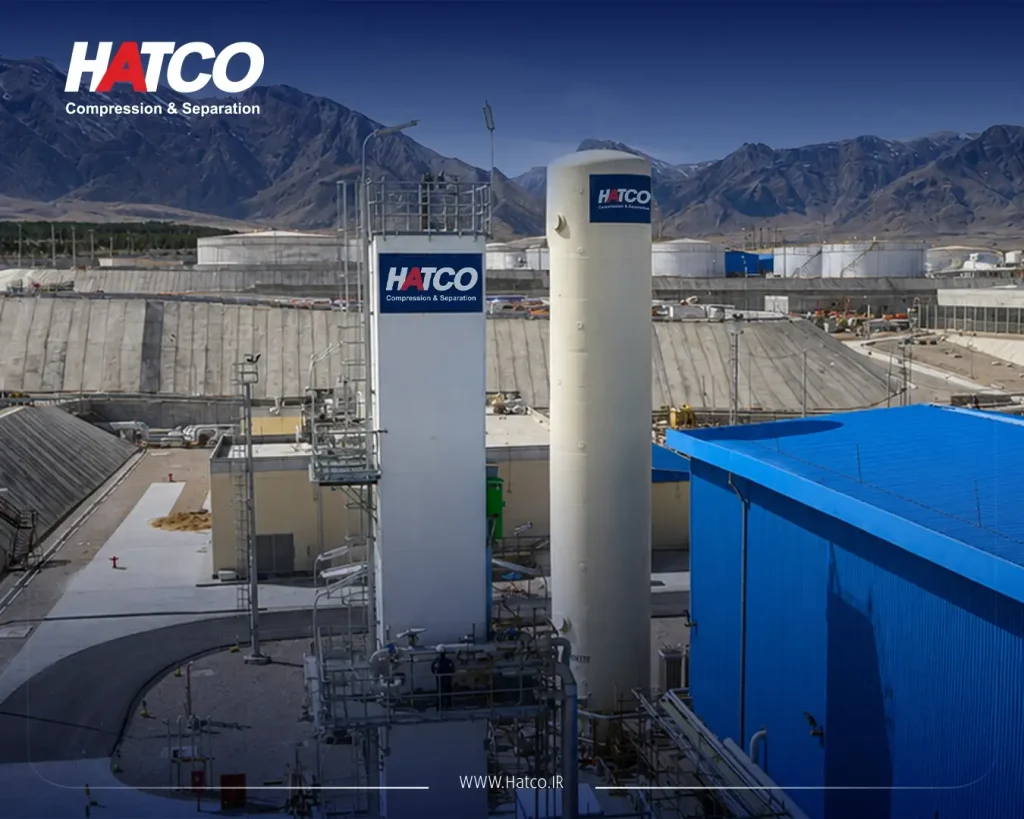

نقش کلدباکس در فرآیند واحد جداسازی هوا (ASU)
برای درک جایگاه واقعی کلدباکس، بهتر است مسیر حرکت هوا در یک واحد جداسازی هوا (Air Separation Unit) را مرحله‌به‌مرحله بررسی کنیم. برخلاف تصور رایج، تولید اکسیژن و نیتروژن تنها به یک ستون تقطیر محدود نمی‌شود؛ بلکه زنجیره‌ای از فرآیندهای فشرده‌سازی، خالص‌سازی، سرمایش، مایع‌سازی و تقطیر به‌صورت پیوسته انجام می‌شود و کلدباکس نقطه‌ای است که مهم‌ترین این فرآیندها در آن متمرکز شده‌اند.
به بیان دیگر، اگر کمپرسور را نیروی محرکه سیستم و برج‌های تقطیر را محل جداسازی بدانیم، کلدباکس بستری است که تمامی تجهیزات حیاتی این فرآیند را در شرایط دمایی فوق‌العاده پایین و با حداقل اتلاف انرژی در کنار یکدیگر قرار می‌دهد.
کلدباکس در کدام بخش از فرآیند ASU قرار می‌گیرد؟
یک واحد ASU به‌طور کلی از چند بخش اصلی تشکیل شده است:
1. ورود و فیلتراسیون هوا
2. تراکم هوا توسط کمپرسور
3. پیش‌تصفیه هوا (Pre-Purification Unit)
4. سرمایش عمیق و مایع‌سازی هوا
5.تقطیر کرایوژنیک
6. ذخیره‌سازی یا ارسال محصولات
از این میان، مراحل چهارم و پنجم تقریباً به‌طور کامل در داخل کلدباکس انجام می‌شوند.
پس از آنکه هوا توسط کمپرسور تا فشار موردنیاز فشرده شد و در واحد پیش‌تصفیه، بخار آب، دی‌اکسیدکربن و هیدروکربن‌های سنگین آن حذف شدند، جریان هوای خشک وارد کلدباکس می‌شود. از این نقطه به بعد، فرآیند وارد ناحیه کرایوژنیک شده و دمای سیال به تدریج تا حدود ۱۹۶- درجه سانتی‌گراد کاهش می‌یابد.
مرحله اول؛ سرمایش هوا در مبدل‌های Plate-Fin
اولین تجهیز مهم داخل کلدباکس، مبدل حرارتی آلومینیومی Plate-Fin است.
هوای فشرده که هنوز دمایی نزدیک به محیط دارد، وارد این مبدل می‌شود و در تماس غیرمستقیم با جریان‌های بسیار سرد خروجی از ستون تقطیر قرار می‌گیرد.
در این مرحله، گرمای هوای ورودی به جریان‌های خروجی منتقل می‌شود.
این فرآیند دو مزیت اساسی دارد: هوای ورودی بدون مصرف انرژی اضافی سرد شده و سرمای موجود در محصولات خروجی بازیابی شده و دوباره وارد چرخه می‌شود.
این مفهوم که به آن Cold Energy Recovery گفته می‌شود، یکی از مهم‌ترین عوامل کاهش مصرف انرژی در واحدهای ASU مدرن است.
در واقع، اگر این بازیابی انرژی انجام نشود، مصرف برق یک واحد جداسازی هوا به‌طور چشمگیری افزایش خواهد یافت.
مرحله دوم؛ ایجاد برودت توسط توربین انبساط
پس از کاهش اولیه دما، بخشی از جریان هوا وارد Expansion Turbine یا توربین انبساط می‌شود.
در این تجهیز، هوا هنگام انبساط، بخشی از انرژی فشاری خود را از دست داده و دمایش به شدت کاهش پیدا می‌کند.
این پدیده بر اساس اثر ژول-تامسون (Joule–Thomson Effect) و اصول ترمودینامیک رخ می‌دهد.
هوای خروجی از توربین اکنون به اندازه کافی سرد شده است تا بتواند در مایع‌سازی هوا و ایجاد سرمای موردنیاز ستون تقطیر نقش مؤثری ایفا کند.
توربین انبساط در بسیاری از واحدهای مدرن علاوه بر تولید برودت، بخشی از انرژی مکانیکی حاصل از انبساط را نیز بازیابی می‌کند که این موضوع راندمان کلی سیستم را افزایش می‌دهد.
مرحله سوم؛ مایع شدن هوا
در ادامه مسیر، دمای هوا آن‌قدر کاهش پیدا می‌کند که بخشی از آن به مایع تبدیل می‌شود.
این مرحله نقطه آغاز فرآیند اصلی جداسازی است.
هوای مایع شامل مخلوطی از: اکسیژن- نیتروژن-آرگون است که هنوز از یکدیگر جدا نشده‌اند.
ورود این مخلوط به ستون‌های تقطیر، آغاز مرحله نهایی تولید محصولات خواهد بود.
مرحله چهارم؛ تقطیر برودتی
اصلی‌ترین عملیات داخل کلدباکس در ستون‌های تقطیر انجام می‌شود.
این ستون‌ها بر اساس اختلاف نقطه جوش اجزای هوا کار می‌کنند.
به دلیل اینکه نیتروژن پایین‌ترین نقطه جوش را دارد، زودتر به فاز بخار بازمی‌گردد و در قسمت‌های بالایی ستون تجمع پیدا می‌کند، در حالی که اکسیژن که نقطه جوش بالاتری دارد، بیشتر در بخش‌های پایینی ستون باقی می‌ماند.
آرگون نیز در ناحیه‌ای میان این دو جمع شده و در صورت نیاز، توسط ستون اختصاصی آرگون جداسازی می‌شود.
این فرآیند بارها و بارها درون ستون تکرار می‌شود تا در نهایت محصولات با خلوص بالا تولید شوند.
چرا ستون‌های تقطیر داخل کلدباکس نصب می‌شوند؟
شاید این سؤال مطرح شود که چرا این ستون‌ها در فضای باز نصب نمی‌شوند؟
پاسخ به الزامات ترمودینامیکی فرآیند برمی‌گردد.
اختلاف دمای داخل ستون با محیط ممکن است بیش از ۲۰۰ درجه سانتی‌گراد باشد.
اگر ستون در معرض محیط قرار گیرد: اتلاف برودت افزایش می‌یابد. مایع کرایوژنیک سریع‌تر تبخیر می‌شود. تعادل تقطیر به هم می‌خورد. مصرف انرژی کمپرسور افزایش پیدا می‌کند و خلوص محصولات کاهش می‌یابد.
کلدباکس با ایجاد یک محیط کاملاً عایق، این مشکلات را به حداقل می‌رساند و شرایط پایدار فرآیند را حفظ می‌کند.
اهمیت بازیابی انرژی در کلدباکس
یکی از ویژگی‌های مهم واحدهای ASU مدرن، بازیابی سرمای موجود در جریان‌های خروجی است.
محصولاتی مانند: اکسیژن- نیتروژن-آرگون
هنگام خروج از ستون تقطیر هنوز دمای بسیار پایینی دارند.
اگر این جریان‌ها مستقیماً از سیستم خارج شوند، مقدار قابل توجهی انرژی سرمایشی از دست خواهد رفت.
به همین دلیل، قبل از خروج از کلدباکس، این جریان‌ها دوباره از داخل مبدل‌های Plate-Fin عبور داده می‌شوند.
در این فرآیند: محصولات خروجی گرم‌تر می‌شوند تا به دمای محیط نزدیک شوند. هوای ورودی سردتر می‌شود.
این تبادل حرارتی یکی از مؤثرترین روش‌های کاهش مصرف انرژی در صنایع کرایوژنیک است و موجب بهبود راندمان کلی واحد می‌شود.

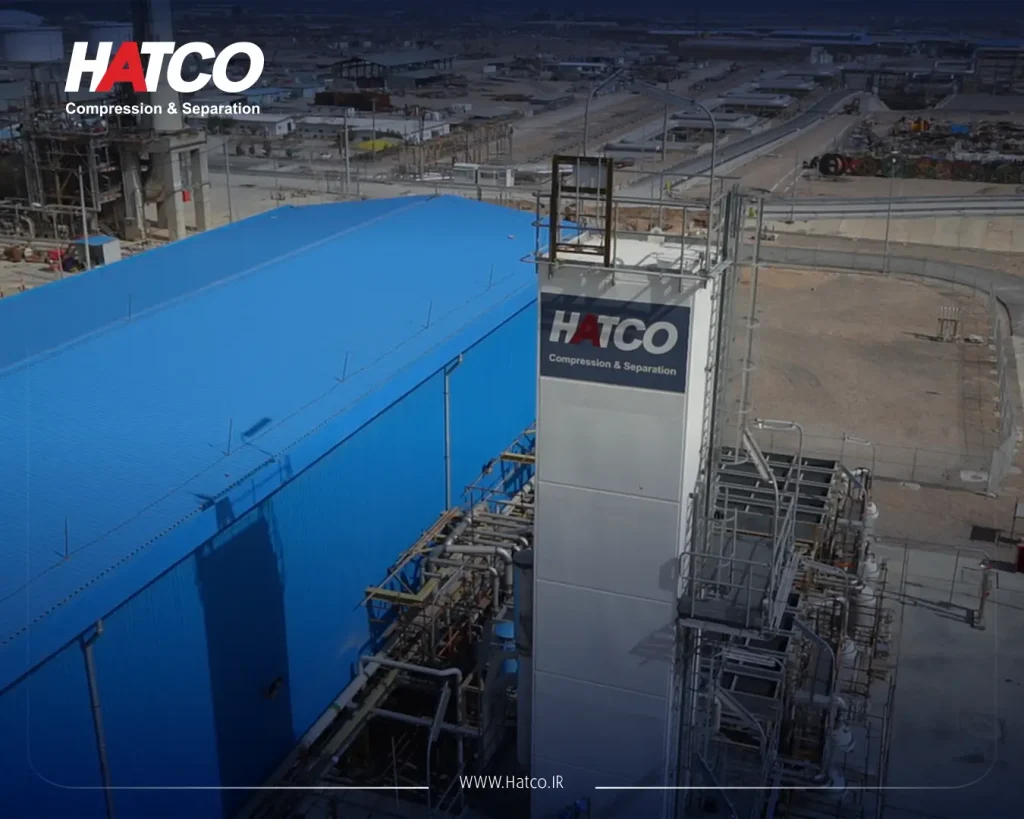

چرا کلدباکس را «قلب» واحد ASU می‌نامند؟
در ادبیات مهندسی، کلدباکس صرفاً یک محفظه نیست؛ بلکه مجموعه‌ای یکپارچه است که عملکرد هماهنگ چندین تجهیز حیاتی را ممکن می‌سازد. همان‌گونه که قلب، جریان خون را در بدن حفظ می‌کند، کلدباکس نیز شرایط لازم برای گردش پایدار انرژی و سیالات کرایوژنیک را در واحد جداسازی هوا فراهم می‌کند.
چند دلیل اصلی برای این توصیف عبارت‌اند از: تمرکز تمامی تجهیزات کلیدی بخش کرایوژنیک در یک محیط کنترل‌شده- کاهش چشمگیر اتلاف حرارتی و افزایش بازده انرژی- ایجاد شرایط پایدار برای تقطیر و دستیابی به خلوص بالای محصولات-محافظت از تجهیزات حساس در برابر عوامل محیطی-تسهیل مونتاژ، تست کارخانه‌ای (FAT) و کاهش زمان نصب در سایت

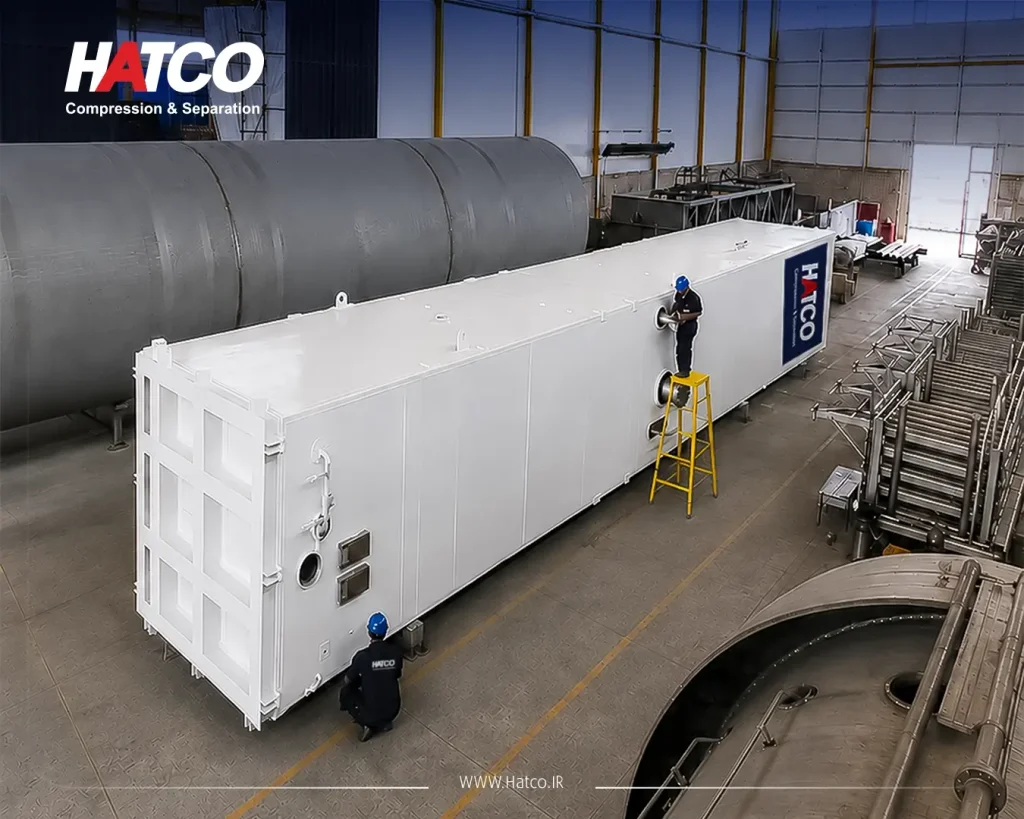

در پروژه‌های بزرگ صنعتی، کلدباکس معمولاً به‌صورت یک ماژول پیش‌ساخته طراحی و پس از انجام تست‌های عملکردی، به محل پروژه منتقل می‌شود. این رویکرد، علاوه بر افزایش کیفیت ساخت، ریسک خطاهای اجرایی را نیز کاهش می‌دهد و یکی از دلایل استقبال شرکت‌های پیشرو از طراحی‌های ماژولار به شمار می‌رود.
طراحی مهندسی کلدباکس؛ چرا این تجهیز تا این اندازه پیچیده است؟
در نگاه نخست، کلدباکس ممکن است یک سازه فلزی بزرگ با عایق حرارتی به نظر برسد، اما از دیدگاه مهندسی، طراحی آن یکی از پیچیده‌ترین بخش‌های یک واحد کرایوژنیک محسوب می‌شود. دلیل این پیچیدگی آن است که کلدباکس باید به‌طور هم‌زمان الزامات فرآیندی، مکانیکی، حرارتی، سازه‌ای و ایمنی را برآورده کند.
در یک واحد ASU، اختلاف دمای میان فضای داخلی کلدباکس و محیط بیرون می‌تواند بیش از ۲۰۰ درجه سانتی‌گراد باشد. این اختلاف دما باعث انقباض شدید فلزات، ایجاد تنش‌های حرارتی، تغییر ابعاد تجهیزات و افزایش حساسیت اتصالات می‌شود. ازاین‌رو، طراحی کلدباکس تنها به انتخاب یک محفظه مناسب محدود نیست، بلکه نیازمند تحلیل دقیق رفتار تجهیزات در شرایط کرایوژنیک است.
یکی از مهم‌ترین ملاحظات، مدیریت انقباض حرارتی (Thermal Contraction) است. بسیاری از تجهیزات داخلی، به‌ویژه مبدل‌های حرارتی و ستون‌های آلومینیومی، هنگام رسیدن به دماهای بسیار پایین چندین میلی‌متر تا چند سانتی‌متر تغییر طول می‌دهند. اگر این تغییرات در طراحی سازه، ساپورت‌ها و اتصالات در نظر گرفته نشود، احتمال ایجاد تنش، نشتی یا حتی آسیب به تجهیزات افزایش می‌یابد.
به همین دلیل، مهندسان در طراحی کلدباکس از سیستم‌های نگهدارنده انعطاف‌پذیر، اتصالات لغزشی و ساپورت‌هایی استفاده می‌کنند که امکان حرکت کنترل‌شده تجهیزات را فراهم می‌سازند.
عایق‌کاری؛ مهم‌ترین عامل حفظ برودت
یکی از مهم‌ترین وظایف کلدباکس، جلوگیری از انتقال حرارت از محیط به داخل سیستم است.
اگر حتی مقدار کمی گرما وارد بخش کرایوژنیک شود، پیامدهای آن می‌تواند شامل موارد زیر باشد:
افزایش بار برودتی سیستم- افزایش مصرف انرژی کمپرسورها- کاهش راندمان توربین انبساط-برهم خوردن تعادل ستون‌های تقطیر- افت خلوص محصولات
به همین دلیل، فضای داخلی کلدباکس با مواد عایق ویژه پر می‌شود.
پرلیت (Perlite)
متداول‌ترین عایق مورد استفاده در کلدباکس، پرلیت منبسط‌شده (Expanded Perlite) است.
پرلیت یک ماده معدنی طبیعی است که پس از فرآوری، به ذراتی بسیار سبک و متخلخل تبدیل می‌شود. این ساختار متخلخل باعث می‌شود ضریب انتقال حرارت آن بسیار پایین باشد و به‌عنوان یک عایق حرارتی کارآمد در تجهیزات کرایوژنیک مورد استفاده قرار گیرد.
از مهم‌ترین ویژگی‌های پرلیت می‌توان به موارد زیر اشاره کرد:
هدایت حرارتی پایین-وزن کم و کاهش بار سازه‌ای- پایداری در دماهای بسیار پایین- مقاومت در برابر رطوبت و آتش- عمر مفید بالا- هزینه مناسب نسبت به سایر عایق‌ها
در بسیاری از واحدهای ASU، پس از نصب تجهیزات، فضای خالی داخل کلدباکس با پرلیت پر شده و سپس سیستم کاملاً آب‌بندی می‌شود تا از نفوذ رطوبت جلوگیری گردد.
چرا ورود رطوبت به کلدباکس خطرناک است؟
وجود رطوبت در یک سیستم کرایوژنیک تنها یک مشکل ساده نیست، بلکه می‌تواند به یکی از مهم‌ترین عوامل کاهش قابلیت اطمینان (Reliability) تبدیل شود.
در دماهای نزدیک به ۱۹۶- درجه سانتی‌گراد، بخار آب به‌سرعت یخ می‌زند و می‌تواند
مسیرهای عبور سیال را مسدود کند. عملکرد شیرآلات را مختل سازد. موجب افزایش افت فشار شود. به تجهیزات ابزار دقیق آسیب برساند.
به همین دلیل، در طراحی کلدباکس به آب‌بندی کامل پوسته، کنترل نقاط نفوذ هوا و خشک نگه داشتن فضای داخلی توجه ویژه‌ای می‌شود.
متریال مورد استفاده در کلدباکس
انتخاب متریال در تجهیزات کرایوژنیک اهمیت ویژه‌ای دارد، زیرا بسیاری از فلزات در دماهای بسیار پایین ترد (Brittle) شده و خواص مکانیکی خود را از دست می‌دهند.
به همین دلیل، در بخش‌های مختلف کلدباکس از مواد متفاوتی استفاده می‌شود:
سازه خارجی: پوسته بیرونی معمولاً از فولاد کربنی ساخته می‌شود، زیرا در دمای محیط قرار دارد و علاوه بر استحکام مناسب، از نظر اقتصادی نیز مقرون‌به‌صرفه است.
تجهیزات داخلی: بخش عمده تجهیزات داخلی مانند:
مبدل‌های Plate-Fin
ستون‌های تقطیر
* لوله‌های کرایوژنیک
از آلیاژهای آلومینیوم ساخته می‌شوند.
آلومینیوم به دلیل رسانایی حرارتی بالا، وزن کم و حفظ چقرمگی در دماهای بسیار پایین، گزینه‌ای ایده‌آل برای تجهیزات کرایوژنیک محسوب می‌شود.
در برخی بخش‌ها نیز از فولاد زنگ‌نزن (Stainless Steel) استفاده می‌شود؛ به‌ویژه در تجهیزاتی که علاوه بر مقاومت در برابر دما، نیاز به استحکام مکانیکی یا مقاومت در برابر خوردگی دارند.
چالش‌های طراحی و ساخت کلدباکس
طراحی و ساخت کلدباکس با چالش‌های متعددی همراه است که هر یک نیازمند دانش تخصصی در حوزه‌های مختلف مهندسی هستند.
مهم‌ترین این چالش‌ها عبارت‌اند از:
۱. کاهش انتقال حرارت: حتی مقدار اندکی نشت حرارتی می‌تواند موجب افزایش مصرف انرژی و کاهش راندمان واحد شود. بنابراین، طراحی مناسب عایق، حذف پل‌های حرارتی (Thermal Bridges) و آب‌بندی دقیق اهمیت بالایی دارد.
۲. مدیریت تنش‌های حرارتی: انقباض و انبساط ناشی از تغییرات دما باید در طراحی ساپورت‌ها، اتصالات و مسیرهای لوله‌کشی پیش‌بینی شود تا از ایجاد تنش‌های مخرب جلوگیری گردد.
۳. محدودیت‌های حمل و نصب: در پروژه‌های بزرگ، کلدباکس ممکن است ارتفاعی بیش از ۴۰ متر و وزنی چندصد تنی داشته باشد. بنابراین، ابعاد، وزن و نحوه تقسیم‌بندی ماژول‌ها باید با محدودیت‌های حمل‌ونقل و نصب در سایت هماهنگ باشد.
۴. دسترسی برای تعمیرات: اگرچه کلدباکس پس از راه‌اندازی معمولاً برای سال‌ها بدون نیاز به باز شدن کار می‌کند، اما در طراحی باید امکان دسترسی به تجهیزات کلیدی برای بازرسی و تعمیرات اساسی نیز در نظر گرفته شود.
نقش کلدباکس در بهینه‌سازی مصرف انرژی
در یک واحد ASU، بیشترین سهم مصرف انرژی مربوط به کمپرسور هوای اصلی (Main Air Compressor) است. هر مقدار گرمای ناخواسته که وارد بخش کرایوژنیک شود، بار اضافی بر کمپرسور و تجهیزات سرمایشی تحمیل می‌کند.
به همین دلیل، طراحی صحیح کلدباکس می‌تواند به‌طور مستقیم بر شاخص Specific Power Consumption یا مصرف انرژی به ازای هر واحد محصول اثر بگذارد.
راهکارهای مؤثر در این زمینه عبارت‌اند از:
استفاده از مبدل‌های حرارتی با راندمان بالا- کاهش نشت حرارتی از طریق عایق‌کاری مناسب- بهینه‌سازی مسیرهای لوله‌کشی برای کاهش افت فشار- بازیابی حداکثری انرژی سرمایشی جریان‌های خروجی-کنترل دقیق فرآیند توسط سیستم‌های ابزار دقیق و اتوماسیون
این اقدامات نه‌تنها مصرف انرژی را کاهش می‌دهند، بلکه موجب افزایش پایداری فرآیند، کاهش هزینه‌های عملیاتی و بهبود قابلیت اطمینان واحد نیز می‌شوند.
نقش HATCO در توسعه و اجرای پروژه‌های ASU
به‌عنوان یک شرکت دانش‌بنیان فعال در حوزه تجهیزات فرآیندی، سیستم‌های جداسازی گازهای صنعتی و فناوری‌های تراکم، HATCO با تکیه بر بیش از دو دهه تجربه مهندسی و اجرای پروژه‌های صنعتی، راهکارهای جامع برای طراحی، ساخت، تأمین و یکپارچه‌سازی تجهیزات کلیدی واحدهای Air Separation Unit (ASU) ارائه می‌دهد.
واحدهای ASU کرایوژنیک مجموعه‌ای از تجهیزات پیچیده و به‌هم‌پیوسته هستند که عملکرد موفق آن‌ها نیازمند هماهنگی دقیق میان فرآیند جداسازی هوا، سیستم‌های سرمایشی، تجهیزات دوار، کنترل فرآیند و الزامات بهره‌برداری بلندمدت است. در این میان، Cold Box به‌عنوان هسته اصلی بخش کرایوژنیک ASU، نقش تعیین‌کننده‌ای در دستیابی به راندمان حرارتی، خلوص محصولات و پایداری عملیاتی واحد دارد. HATCO با تخصص در فناوری‌های کرایوژنیک، طراحی و ساخت تجهیزات مرتبط با ASU شامل Cold Box، سیستم‌های ذخیره‌سازی کرایوژنیک، تجهیزات تبخیرکننده و راهکارهای جانبی فرآیندی را مطابق با نیازهای اختصاصی هر پروژه انجام می‌دهد.
توانمندی HATCO تنها به تأمین تجهیزات فرآیندی محدود نمی‌شود؛ بلکه با بهره‌گیری از دانش مهندسی در حوزه‌های Mechanical Design، Process Engineering، Package Engineering، سیستم‌های کنترل و یکپارچه‌سازی تجهیزات، امکان ارائه راهکارهای End-to-End از مراحل طراحی مفهومی و مهندسی پایه تا ساخت، تست، نصب و راه‌اندازی فراهم شده است. این رویکرد یکپارچه، باعث کاهش ریسک‌های اجرایی، افزایش قابلیت اطمینان تجهیزات و بهینه‌سازی عملکرد واحد در طول چرخه عمر پروژه می‌شود.
در پروژه‌های ASU، عواملی مانند انتخاب صحیح تجهیزات دوار، بهینه‌سازی مصرف انرژی، کنترل اتلافات حرارتی، رعایت استانداردهای بین‌المللی و هماهنگی میان سیستم‌های فرآیندی و مکانیکی، تأثیر مستقیمی بر عملکرد نهایی واحد دارند. تجربه HATCO در حوزه کمپرسورهای هوای فرآیندی، کمپرسورهای گاز، سیستم‌های هوای ابزار دقیق و تجهیزات تولید گازهای صنعتی این امکان را فراهم کرده است تا راهکارهایی متناسب با نیاز صنایع نفت، گاز، پتروشیمی، فولاد، معدن و سایر صنایع انرژی‌بر ارائه شود.
با رویکرد مهندسی مبتنی بر کیفیت، بهره‌وری انرژی و قابلیت اطمینان عملیاتی، HATCO به‌عنوان یکی از بازیگران تخصصی حوزه جداسازی هوا در بازار داخلی، در توسعه زیرساخت‌های تولید اکسیژن، نیتروژن و سایر گازهای صنعتی نقش‌آفرینی می‌کند؛ راهکارهایی که هدف آن‌ها تنها راه‌اندازی یک واحد ASU نیست، بلکه ایجاد یک سیستم پایدار، بهینه و قابل اتکا برای سال‌ها بهره‌برداری صنعتی است.
روندهای نوین در طراحی کلدباکس
با افزایش هزیه‌های انرژی و حرکت صنایع به سمت کاهش انتشار کربن، طراحی کلدباکس نیز در سال‌های اخیر دستخوش تحول شده است. تولیدکنندگان پیشرو، تمرکز خود را بر افزایش راندمان حرارتی، کاهش مصرف انرژی و کوتاه‌تر شدن زمان اجرای پروژه‌ها قرار داده‌اند.
یکی از مهم‌ترین این روندها، طراحی ماژولار (Modular Design) است. در این رویکرد، بخش عمده تجهیزات داخلی، لوله‌کشی، ابزار دقیق و حتی سیم‌کشی‌ها در کارخانه مونتاژ و آزمایش می‌شوند. سپس کلدباکس به‌صورت یک ماژول آماده به محل پروژه منتقل شده و تنها عملیات نصب و اتصال نهایی انجام می‌شود
مزایای این روش عبارت‌اند از: کاهش زمان اجرای پروژه- افزایش کیفیت ساخت به دلیل مونتاژ در محیط کنترل‌شده- کاهش ریسک خطاهای اجرایی در سایت- کاهش هزینه‌های نصب و راه‌اندازی- تسریع در بهره‌برداری از واحد
از سوی دیگر، استفاده از سیستم‌های کنترل پیشرفته (Advanced Process Control – APC) و ابزار دقیق هوشمند، امکان پایش لحظه‌ای عملکرد تجهیزات داخل کلدباکس را فراهم کرده است. امروزه پارامترهایی مانند اختلاف دما، فشار، نرخ جریان و عملکرد مبدل‌های حرارتی به‌صورت پیوسته پایش می‌شوند تا کوچک‌ترین انحراف از شرایط طراحی، پیش از ایجاد اختلال در فرآیند شناسایی شود.
نقش کلدباکس در پایداری و بهره‌وری انرژی
در صنایع فرآیندی، کاهش مصرف انرژی تنها یک مزیت اقتصادی نیست؛ بلکه بخشی از راهبرد توسعه پایدار به شمار می‌رود.
از آنجا که واحدهای ASU از مصرف‌کنندگان عمده برق در مجتمع‌های صنعتی هستند، هر درصد افزایش راندمان حرارتی می‌تواند به کاهش قابل توجه هزینه‌های عملیاتی و همچنین کاهش انتشار غیرمستقیم دی‌اکسید کربن ناشی از تولید برق منجر شود.
طراحی بهینه کلدباکس از طریق موارد زیر به تحقق این هدف کمک می‌کند:
به حداقل رساندن اتلاف برودت- افزایش راندمان مبدل‌های حرارتی- بازیابی حداکثری انرژی سرمایشی-کاهش بار کمپرسور هوای اصلی- افزایش پایداری شرایط تقطیر-کاهش دفعات توقف واحد برای تعمیرات
به همین دلیل، در پروژه‌های مدرن ASU، طراحی کلدباکس صرفاً یک موضوع مکانیکی نیست، بلکه بخشی از استراتژی بهینه‌سازی انرژی کل واحد محسوب می‌شود.
جمع‌بندی
کلدباکس را نمی‌توان صرفاً یک محفظه عایق برای نگهداری تجهیزات کرایوژنیک دانست. این تجهیز، زیرساخت اصلی فرآیندهای سرمایش عمیق و تقطیر برودتی در واحدهای جداسازی هوا است و عملکرد صحیح آن تأثیر مستقیمی بر راندمان انرژی، خلوص محصولات، قابلیت اطمینان و ایمنی کل واحد دارد.
از لحظه‌ای که هوای پیش‌تصفیه‌شده وارد بخش کرایوژنیک می‌شود، تقریباً تمامی مراحل کلیدی شامل تبادل حرارت، تولید برودت، مایع‌سازی هوا و جداسازی اکسیژن، نیتروژن و آرگون در داخل کلدباکس انجام می‌شود. به همین دلیل، انتخاب صحیح طراحی، عایق‌کاری مناسب، متریال مقاوم در دماهای بسیار پایین و یکپارچگی تجهیزات داخلی، از مهم‌ترین عوامل موفقیت هر پروژه ASU به شمار می‌روند.
با رشد تقاضای جهانی برای گازهای صنعتی، به‌ویژه در صنایع فولاد، پالایش و پتروشیمی، انرژی، الکترونیک، پزشکی و تولید هیدروژن، نقش کلدباکس نیز بیش از گذشته اهمیت یافته است. بهره‌گیری از طراحی‌های ماژولار، تجهیزات با راندمان بالا و راهکارهای نوین بازیابی انرژی، مسیر توسعه نسل جدید واحدهای ASU را هموار کرده است.
در HATCO نیز، توسعه راهکارهای مهندسی در حوزه واحدهای جداسازی هوا با تمرکز بر فناوری‌های روز، بهره‌وری انرژی و انطباق با استانداردهای بین‌المللی، بخشی از رویکرد شرکت در ارائه راهکارهای پایدار برای صنایع مختلف است.
